TDK通过超小型噪声滤波器提升音频线路性能

在智能手机、平板电脑和可穿戴设备等消费电子产品中，在抑制电磁干扰（EMI）的同时保持音频信号完整性，一直是设计中的持续挑战。TDK Corporation通过推出一系列专为高频环境设计的超微型噪声抑制滤波器来应对这一问题，尤其适用于将音频传输与无线通信相结合的应用场景。

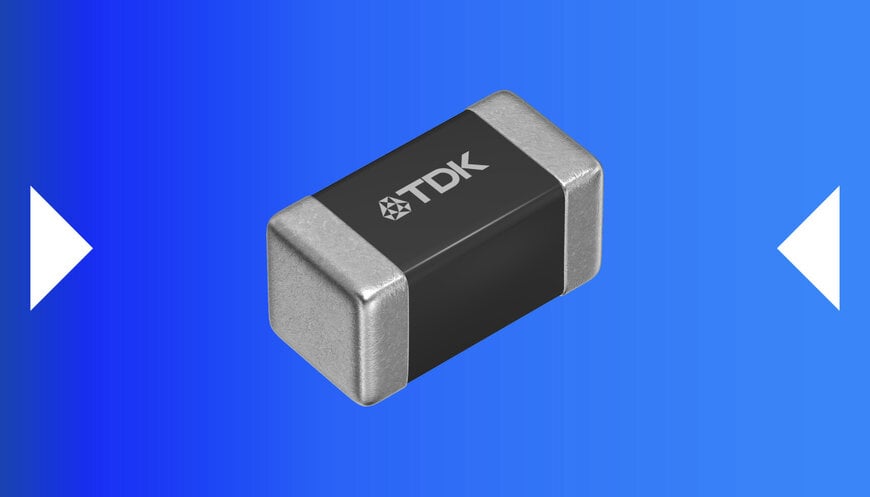

新推出的MAF0603GWY系列尺寸为0.6 mm × 0.3 mm × 0.3 mm，面向电路板空间受限的紧凑型设备。该系列计划于2026年4月开始量产。这些滤波器专为抑制沿音频线路产生的噪声而设计，这些噪声可能干扰天线并降低在蓝牙、Wi-Fi和5G频段运行系统的接收灵敏度。

5 GHz以上的高频噪声抑制
与传统用于EMI抑制的片式磁珠不同，这些新型滤波器在超过5 GHz的频率范围内仍能提供有效衰减。其在5 GHz时的阻抗值最高可达3220 Ω，旨在抑制会降低高集成设备中无线通信性能的高频噪声。

这一能力对于在多个频段运行的现代移动设备和可穿戴系统尤为重要，包括2.4 GHz、5 GHz以及新兴的更高频通信标准。通过在这些频率下减少电磁干扰，这些滤波器有助于维持稳定的连接和信号清晰度。

低失真铁氧体材料保持音频质量
MAF0603GWY系列的一项关键技术进展在于采用了专有的低失真铁氧体材料。传统的噪声抑制元件（如片式磁珠）可能会引入音频线路特性的变化，从而导致可听失真。

新材料能够最大程度减少这些变化，使滤波器在抑制噪声的同时保持音频信号的完整性。这对于语音通话、媒体播放以及可穿戴音频设备等应用尤为重要，因为音质直接影响用户体验。

更低电阻支持更宽动态范围
除了提升噪声衰减性能外，这些滤波器还具有较传统解决方案更低的电阻。这减少了音频路径中的信号损耗，使动态范围更宽，信号再现更准确。

对于工程师而言，这种在EMI抑制与信号保持之间的平衡，解决了紧凑型设备设计中的常见权衡问题，即滤波元件不能以牺牲性能为代价。

在EMI滤波技术中的定位
在音频线路EMI抑制元件类别中，诸如Murata Manufacturing和Taiyo Yuden等制造商提供的多层片式磁珠被广泛使用。这些元件能够有效抑制噪声，但根据具体应用，可能会引入较高的信号失真。

MAF0603GWY系列通过其在5 GHz以上的高频衰减能力以及对音频信号影响更小的特性实现差异化，这得益于其铁氧体材料设计和更低的电阻特性。

在紧凑型互联设备中的应用
这些滤波器旨在集成于智能手机、平板电脑和可穿戴设备中，这些设备的音频线路与高频通信模块共存。典型应用包括蓝牙音频系统、支持Wi-Fi的设备以及支持5G的电子产品，在这些场景中，EMI控制对于通信可靠性和音频性能都至关重要。

通过将小型化与改进的电气特性相结合，这些新型滤波器支持消费电子产品向更紧凑、多功能方向发展的持续趋势。

由 Natania Lyngdoh（Induportals 编辑）编辑 — 由 AI 改编。

www.tdk.com
