金雅拓采用基恩士视觉系统用于即时缺陷检测

金雅拓公司通过使用基恩士CV-5000视觉系统提高了生产率，该系统可检查智能卡微型模块上的保护性透明树脂层，并在检测到缺陷时迅速停止生产。

法国智能卡制造商金雅拓公司是快速增长行业的领导者，其产品应用范围包括从以微处理器为基础的银行卡、手机SIM卡或UICC卡，到电子护照、智能身份证、网上认证产品和非接触式支付系统等。为了使用这些解决方案并远程管理应用和存储在这些安全设备上的机密个人信息，金雅拓还提供服务器软件、咨询、培训和广泛的外包管理服务。金雅拓2010年的年收入达19亿欧元，员工超过10,000人。

”在我们法国热芒奥的工厂中，我们检查保护性树脂层是否正确地涂覆在微型模块上，更具体地说，我们检
查了其尺寸、定心、清洁度以及树脂是否均匀涂覆，没有任何溢出，”金雅拓喷涂和装配工程师Thierry Padovani解释说。

“由于采用是纤维增强型树脂，所以经常会出现分布不均的缺陷。这使得定期维护十分有必要，我们希望能
尽快发现问题，减少微型模块次品的数量。

法国热芒奥厂址每小时出产12,000个模块。由于智能卡位于12个不同的位置，所以需在同一时间检查12个模块。其观察距离为50厘米，而以往是在树脂分布站后3-4米处进行检查。

“我们正在寻找一款稳定的解决方案，它能快速地进行精细检测，即便是在生产速度高，少于500个位置就
会报警的情况下。基恩士视觉系统连接机器的控制系统，能出色地完成工作，还能显著地提高我们的生产率。我们已在六条生产线中安装了基恩士相机，并将在第七条生产线中也安装一部。这些相机已不分昼夜地运行了三年，我们对它的检测稳定性十分满意，”Padovani说。

由于所用的树脂是透明的，所以检测的过程极为复杂。“我们通过一台特殊的照明设备来显示不透明度的
差异，于是很快解决了这个问题，”Padovani先生解释说。“拍摄的图像被处理为黑白色，分辨率为120
万像素。它的设置和使用都非常快捷。基恩士开发了一个验证模块，它能即时工作，现在也已正常
工作。”

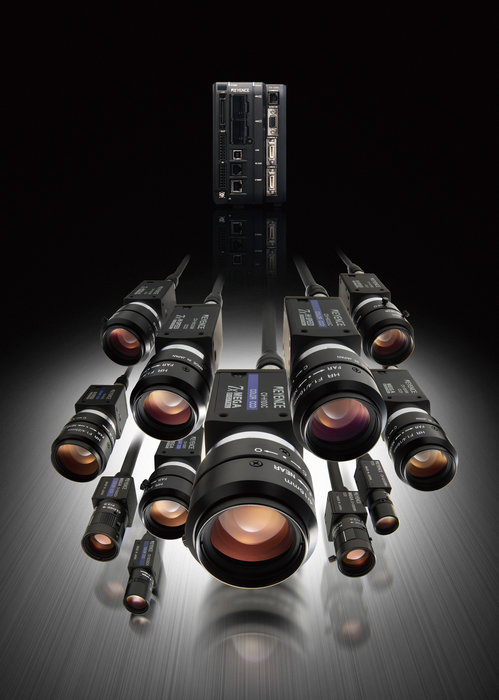

CV-5000视觉系统可在纪录时间内处理所有颜色、黑白色、单相机和多相机的应用，所有这些旨在提高检测的稳定性。它的应用范围包括三维测量、定位确认和视觉检查。CV-5000是强大的独立式视觉系统。例如，它能在20.5毫秒内处理100万像素。该处理能力可使其进行多次检查并进一步提高进程检查的可靠性，由于拥有无与伦比的重复性（比现行标准高七倍），它进行多项优化检测精度的图像处理任务。

CV-5000系列机型由一个高速彩色图像处理引擎和一个高速RISC（精简指令集计算机）CPU控制。同时连接两个专为图像处理设计的DSP（数字信号处理器）。

所有的CV-5000系列机型都通过这四个处理器来进行并行处理，以达到最快的处理速度——是市场上现有
机型的两倍左右。该系统还配备了一个双缓冲存储器，当处理图像时它能接受下一个触发脉冲输入。这使得检查的工作时间约为16毫秒（约每分钟3,700个部件），即使是在连续扫描的读取模式下，CV-5000系列可通过控制I/O、以太网、USB和RS232端口提供最大的连通性。该系统还能与PLC或PC连接。
