罗德与施瓦茨高端R&S ESW EMI测试接收机增加新的省时功能

罗德与施瓦茨公司R&S ESW EMI测试接收机集成了作为标准配置的快速时域扫描功能。两倍带宽的快速时域扫描功能提高了测量速度。并且新增R&S ESW-K58 Multi CISPR APD功能选件。它能精确地显示干扰对数字通信系统的影响。该选件可加快CISPR 11微波炉测试的速度,并可在未来的其他产品测试中占据主导地位。

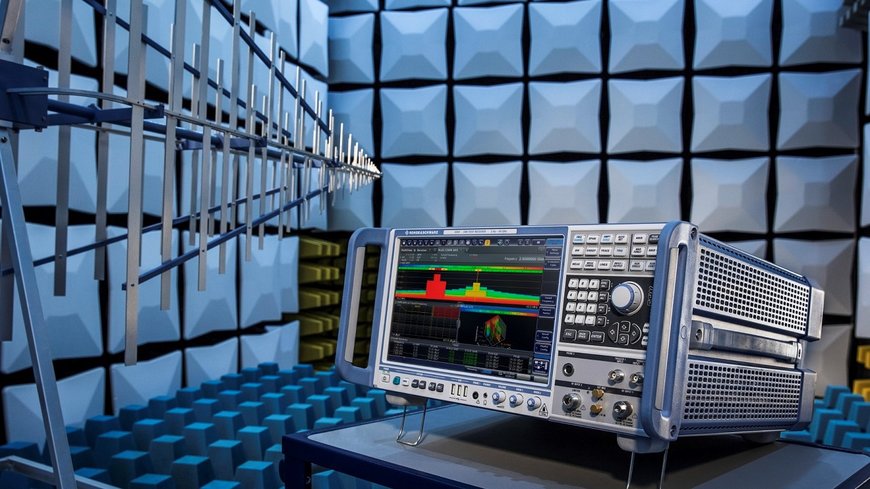

罗德与施瓦茨高端R&S ESW EMI测试接收机增加新的省时功能

R&S ESW是一款EMI测试接收机,具有卓越的射频特性,测量范围覆盖从1 Hz至44 GHz。ESW的高动态范围和测量精度,满足电磁干扰一致性测试的最高要求,并满足所有相关的电磁干扰标准的最严苛的认证测量要求,如CISPR、EN、MIL-STD-461、DO-160 和 FCC 。

借助快速时域扫描更快获得测量结果
R&S ESW传统的基于快速傅里叶变换(FFT)的时域扫描方法已经能够非常快速地捕获和加权干扰频谱。新的快速时域扫描(fast TDS)使扫描带宽增加了一倍,因此测量速度几乎是传统时域扫描速度的两倍。这为CISPR 所要求的费时的准峰值检波器和CISPR平均值检波器测试提供了前所未有的快速测量。R&S ESW固件版本V1.70现已免费提供时域扫描。

Multi CISPR APD:在多达67个通道上可视化显示干扰
另一款新的R&S ESW-K58 multi CISPR APD测量选件增强了单幅概率分布(APD)测量功能,可以在指定时间内对多达67个通道同时进行分析。该选件可以检查信号的每个通道出现振幅的概率,并提供了大量的分析和显示功能,包括3D视图。当前的CISPR 11标准允许使用Multi CISPR APD来进行微波炉测试,这大大简化了测量过程。当该方法用于1 MHz带宽信号的标准时,R&S ESW可以同时测量多达20个通道。因此,EMI测试接收机远远超过了只要求五个通道的标准要求,从而确保了用户的安全投资。APD分析能精确地显示干扰对数字通信系统(例如WLAN或蜂窝网络)的影响,在未来,它还将应用于其他产品标准。

R&S ESW EMI测试接收机已配备新的R&S ESW-K58选件和快速时域扫描。更多信息,请访问:https://www.rohde-schwarz.com/product/esw
