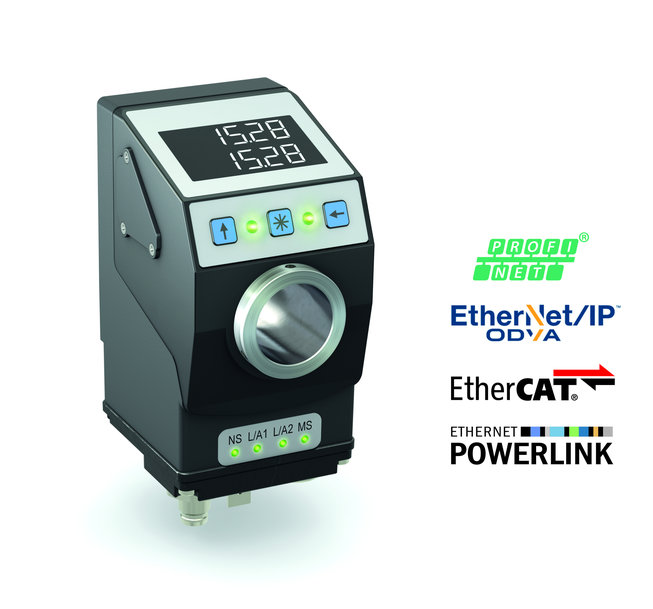

AP20——工业以太网位置指示器提供灵活的网络整合方式

SIKO新产品AP20位置指示器采用最佳配置，以测量机器中的主轴调整位置。它将相应的位置数据显示出来，并将其传递给机器控制单元。为了完成这一任务，需要通过现代化的接口进行简单的系统整合。该指示器一方面可实现最短的停机时间，另一方面，接口可确保位置指示器和机器控制单元之间无损失数据传输。

这个外形紧凑的测量系统特别适用于需要灵活生产的生产设备，例如包装机、木材加工机器、印刷机以及用于处理印刷品的机器。在生产设备上进行手动调整时，SIKO的总线兼容位置指示器能够优化生产流程，使转换产品时引起成本增加的装配时间减少到最小。一经安装，位置指示器即可带来百分之百的流程安全性。使用AP20后，可有效避免转换产品和规格时机器设置错误及其带来的模具损坏和批量次品的风险。

整合到各种不同的控制系统中
除了提供的SIKONET5和CAN接口以外，SIKO将AP系列位置指示器扩展至各类常见的工业以太网现场总线接口Profinet、Ethernet/IP、EtherCAT和Powerlink。无需使用其它配件，我们的产品即可顺畅地整合到不同生产商目前常用的几乎所有的控制系统中。与使用转换器的方法相比，该产品可减少机器中的组件种类和占用面积。机器控制单元和位置指示器之间的无损失数据传输确保了这一显著增强的灵活性，特别是对于那些进行复杂生产流程并因此需要大量传感器和很多电线的设备来说。通过两个M12 D编码的总线接口建立总线线路，无需与控制单元进行星形连接，从而节省了电缆。

满足工业4.0和“智能工厂”的要求
要满足工业4.0的要求，AP20必须实现特定的连接水平。在这样的背景下，单纯的运行相关流程数据的互换已经无法满足未来“智能工厂”的要求。在这个方面，范围广泛的诊断选项扩展了对设备状态的评估，并将AP20位置指示器转变成为一个智能型自动化系统。现代化网络技术和电子铭牌共同确保了这一点。电子铭牌用于识别设备型号、序列号和当前软件版本。额外的整合助手、功能模块、程序库和附加指令使安装和调试更容易，显著提高应用和任务设置的效率。

银行卡大小的紧凑形式
AP20的性能特点将高精度多圈绝对值编码器的功能与48 x 88 x 61毫米的紧凑型位置指示器结合在一起。它在机器上只需要一张银行卡的面积。AP20的这一紧凑外形使其特别适用于在狭小空间里运行的机器上进行产品规格转换。

操作简便、直观
从操作者的角度来看，AP20也具有大量优势。调整轴上直接显示额定值和实际值，显著提高了操作员的工作简便性和易用性。反转背光显示屏即使在不良的照明条件下也可随时确保所显示信息的可读性。此外，双色的LED状态指示灯提供直观的用户引导。除了定位状态（已到达或未到达目标位置）以外，LED灯还显示要达到额定位置所需的旋转方向。通过这种方式可以非常简单、顺利地转换产品和规格。

安装兼容和模块式设计
为了使安装尽量简单，所有的SIKO位置指示器都装有一个空心轴。供货时，AP20的基本配置中包含一个直径20毫米的空心轴。在不改变紧凑的产品尺寸的前提下，空心轴直径最大可达25.4毫米。

AP20的优异特性不仅体现在其与AP系列的系统解决方案之间的安装兼容性。在转矩臂间距方面，DA04和DA09S型号的SIKO机械式位置指示器也能与AP系统共同整合成为一个模块结构解决方案。这一模块式设计简化了从手动到受监控转换产品和规格的机器改装工作，使AP20成为小批量生产中经常需要改装的生产设备的一个极具吸引力的自动化解决方案。进行AP20改装时不会对设备机架结构和整个设备产生影响。整个设备和机械设计不会发生任何变化。

适用于药品、食物和饮料生产
AP20的空心轴由不锈钢制成。位置指示器的防护等级为IP65，适用于食品领域、饮料生产和制药领域的应用。

特性
• 电子位置指示器
• 集成了工业以太网现场总线
• 采用背光照明的双行LCD显示器
• 显示额定和实际值，内置调准功能
• 直径20毫米不锈钢空心轴，最大可选直径25.4毫米
• 磁性探测，传感技术稳定
• 通过LED状态指示灯进行用户引导
• 可与位置指示器DA09S和AP10兼容安装
• 防护等级IP53，可选IP65
