德国德累斯顿市圣约瑟夫•史蒂夫特医院通过网络解决方案保护其建筑物围护结构
从独立解决方案到多服务平台。
位于德国德累斯顿市的圣约瑟夫•史蒂夫特医院（St. Joseph-Stift hospital）的技术服务部将通过BMS制造商PcVue和门窗安防技术专家GEZE的可靠技术来进一步提升其网络安全性，以防止未授权访问，并改善其监控系统。久而久之，最初独立的PcVue解决方案将成为通用工具。

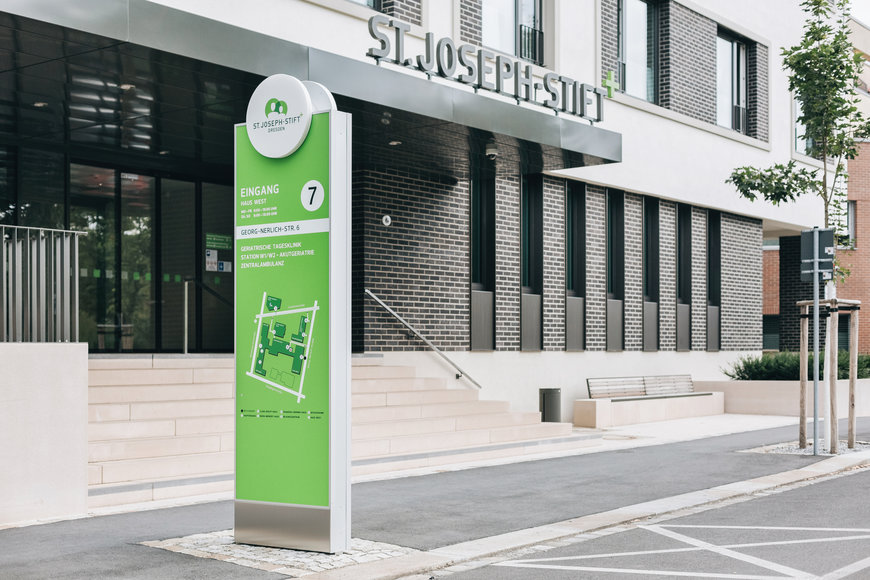

德国德累斯顿市圣约瑟夫•史蒂夫特（St. Joseph-Stift）医院在《法兰克福汇报》（Frankfurter Allgemeine Zeitung）2019年主要医院评级中，位居“150至300张病床”类别前六：接受调查的患者不仅对医疗和护理满意度高，同时该医院在程序和服务组织方面也获得了最高分。目前，该医院拥有250张床位，每年可治疗大约35,000名患者。为了便于护理人员和医务人员完全专注于患者，该医院运营商对技术基础设施进行了定期投资，PcVue和GEZE的新型综合控制技术解决方案就是其中之一。
最初，该医院仅自动门锁采用了具有可视化和控制功能的对讲系统。随着需求进一步提高特别是与现场不同设备层进行数据交换时，其在调度和标准化方面对综合监视和控制解决方案的需求更为迫切。
其解决方案为PcVue 12.0，它能通过OPC、ICX和BACnet通信协议来连接不同制造商的门锁，并立刻产生强大的抽象层。其创新解决方案通过BACnet/IP来连接GEZE的门系统，因为PcVue软件中含有可用于各种GEZE模块类型的符号和功能块专用库。由于其集成简便，因此现场技术人员可独立进行连接。
PcVue可支持复杂的特定建筑物的逻辑实现，在现有建筑物拓扑下，这是必需的。在这种情况下，顺序控制和互联网选项的灵活性至关重要。这同样适用于急诊室中的专用紧急开关。如果结构发生变化，必须随时转换逃生路线。由于拥PcVue开发授权，以及PcVue软件直观的配置界面和密集的现场培训，技术人员可以随时重新配置系统。
各种用户角色带来诸多优势
该系统的用户包括医疗和行政人员。工作人员可在门口和急诊室的32英寸纯平屏幕上使用基于Web的瘦客户机来随时查看建筑物的锁定状态。在非高峰期时，可授权急诊室的医疗人员和接待员自动确认某些警报。建筑物技术服务部的负责人Torsten Klotzsche对该系统提出的要求是“为运营部门日常工作带来更多便利”。总之，这能通过缓解某些功能区来实现。
（摄影：圣约瑟夫•史蒂夫特医院/技术服务）
其所在的部门也受益于该系统的通用功能。自2019年以来，该建筑区内可实现100%的Wi-Fi覆盖，技术人员可以随时随地通过笔记本电脑和平板电脑访问网络版PcVue（WebVue）查看，这对于移动维护人员而言具有绝对性优势。技术区域中还有一个附加屏幕，可用作呼叫服务的警报监视器。
统一的架构和广泛的网络覆盖力

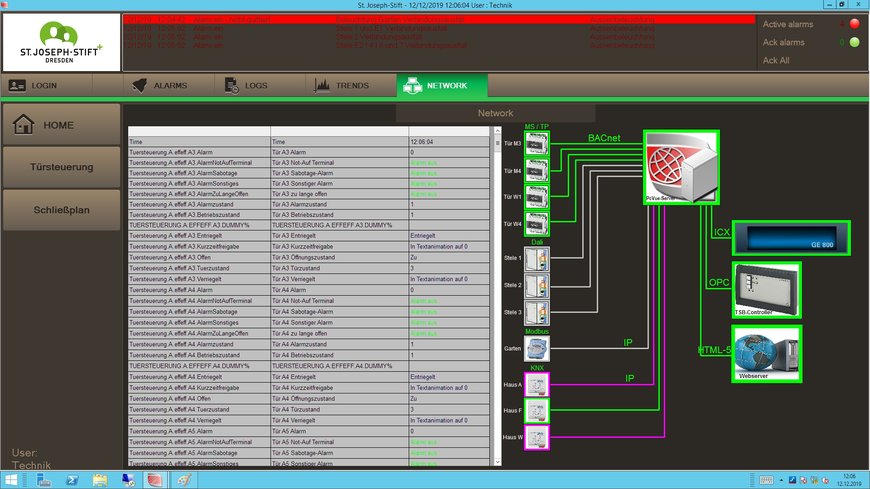

该解决方案实现了Torsten Klotzsche提出的“以可控的投资对神经信息和控制点进行智能控制”的愿景，因为该设施的四个主要建筑物和四个附属建筑物都可以通过简单灵活、面向未来的架构进行监控。该控制系统由一个可容纳65,000个数据点的PcVue服务器站，五个Web客户端以及一个开发测试站组成。所有的工作站相互联网，可以随时创建、部署和分发新的项目版本。它们几乎可以实时发生，因为在部署前不必编译PcVue项目。当前，数据和控制命令可通过几种不同的通信协议进行交换，包括BACnet、OPC、Modbus、KNX和ICX。此外，用于管理PcVue本机日程表和BACnet日程表对象的WebScheduler用户界面可集成到项目Web界面中。目前，PcVue可使用ICX协议来监视对讲系统的状态消息。
（摄影：圣约瑟夫•史蒂夫特医院/技术服务）
联网的门可提供更高透明度、舒适性和安全性
用户无需再为晚上忘记锁门而担忧，它可以将未知访客挡在门外，避免财产损失。在特定时间段之后，系统会使用复杂的计划将门自动锁定，随时随地轻松控制人员进入。
作为集成部分，其更新变更功能包括：
- 暂时将室内的门置于“永久打开”状态；减少门的开关频率
- 连接气象站；门能根据气候情况相应地开关（例如在强风中）或切换到自动模式
由于集成简便，第一批GEZE门已连接PcVue系统。这样可以增加透明度，提供更佳的舒适感，最重要的是，它能提高建筑物的安全性。通过该技术，还可在建筑物运营时更改转换措施，且不会对其正常运营带来影响。现场技术团队还能创建成本可控的智能门控制系统。在扩展的第一阶段，共启动了三个门的控制单元，三个闸系统，一个旋转门和多个自动门。这减轻了工作人员的负担，无需手动锁门，未知访客也无法进入，而且现场技术人员在管理建筑物时更加轻松。在对门进行下一轮维护时可检查哪些门系统可通过BACnet轻松连接到PcVue系统。这简化了逐步连接子系统“门”的过程。

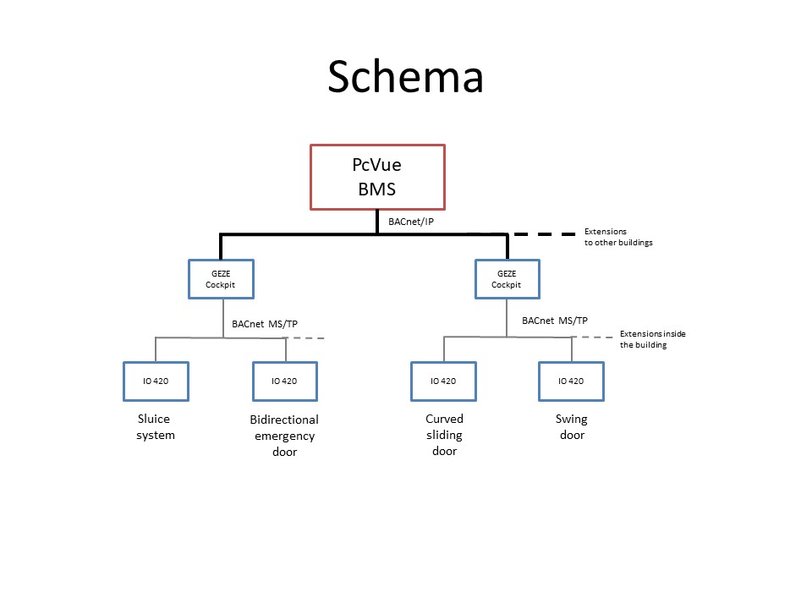

（门锁子系统示意图）
进一步扩展系统
按照计划，在控制系统移交至医院IT部门进行相关的系统虚拟化之后，还将通过KNX来连接更多的GEZE自动门，并在系统中集成百叶窗控制，以及关键和非关键电源照明。技术团队还将考虑通过IOT协议LoRa合并远程分支机构，并在PcVue中集成视频监视系统。此外，还计划新增建筑物，并通过BACnet连接大门。通用的PcVue解决方案可轻松实现以上所有功能。因此，现在现场技术人员可以使用真正的通用工具。
