Sigmatek
具有玻璃触摸屏和IP65保护的ETV 0552(教育电视0552 ) - 小巧但功能很强大:5.7吋的触摸屏上安装了具有EDGE技术的控制面板。
所有功能集于一身的拥有强大功能的ETV控制屏系列是由SIGMATEK产品采用5.7“新的触摸屏做为控制操作板扩展的两个产品。ETV 0551(教育电视0551)配备了一个模拟电阻式的超薄彩色触摸屏(IP 54)。而ETV0552(教育电视0552)配备了一个玻璃触摸屏及具有IP65的防尘和防水保护装置,因此ETV0552的功能更加健全。由于玻璃触摸屏与框架之间没有多余的边缘,触摸屏控制面板可以很容易地清洗。因此,ETV0552(教育电视0552)非常适合在原材料工业环境中以及在食品加工及包装和医疗技术环境中使用。

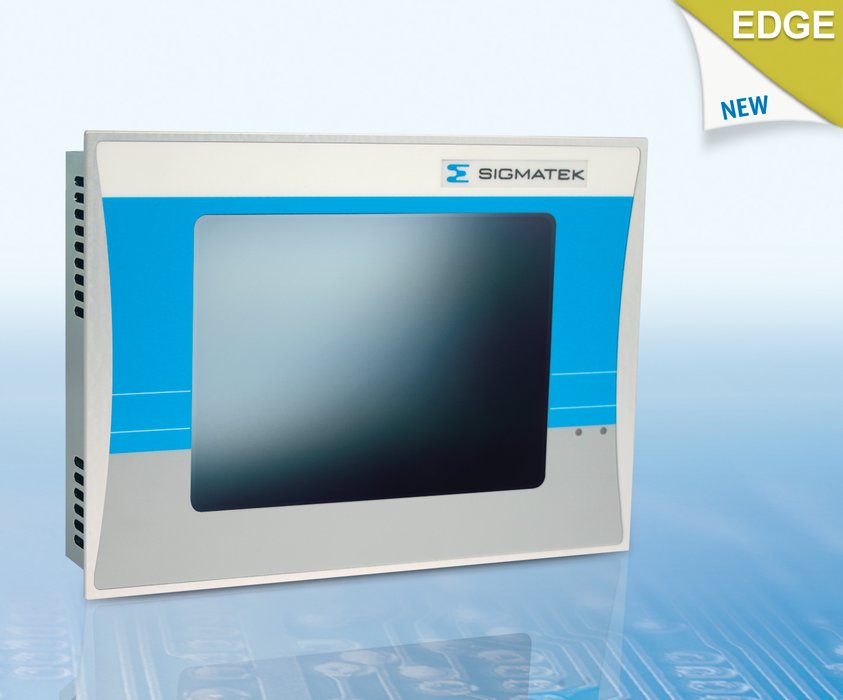

图示: 前方具有IP65 保护和一个玻璃触摸屏:从SIGMATEK扩展而来的具有EDGE技术的强大的5.7吋ETV控制板。
无风扇控制面板是基于新发明的EDGE技术,它提供了低功耗与高性能。这两个ETV基本都配置有1个G字节的闪存和64兆字节的DDR随机存储器。对于其他数据,系统提供了512K字节的内存。一个微机SD存储卡作为存储介质可用于操作系统、应用程序和用户特定的数据。额外附加的一个8位数字的输入和输出系统也已经“准备好”。
系统配置的许多标准接口,如:VARAN总线、CAN总线、以太网、USB与USB通用串行接口,都设置于机器底部,可以使ETV0551和0552(教育电视0551和0552)容易地与机器整体结构相联接。所有的接口都能使用应用程序来自由地编辑。使用LASAL,提供了一个可编程和具有可视化功能的综合且全面的工具。SIGMATEK的一体化设计理念已经再次得到了回应:形成了PLC、人机界面、运动控制和安全性于一体的综合统一平台。
详细的技术数据:
尺吋: 180 ×135 ×40 毫米
显示器: 5.7吋 TFT液晶彩色显示器- 视频分辨率(VGA) 640 × 480 像素
触摸屏: 模拟电阻(ETV0552(教育电视0552) 玻璃触摸屏, 正面 IP65)
1-G字节闪存(微机SD存储卡)
8位数据的输入/输出系统 (I/Os)已经准备好
接口: VARAN 总线, CAN 总线, 以太网 10/100,1×USB通用串行接口 (教育电00551: 前面有一个额外的USB通用串行接口), 1×迷你型USB通用串行接口
被动冷却 (无风扇)
适合于每个实际应用的正确的控制面板
SIGMATEK安装了具有功能强大的EDGE技术,扩展了ETV(教育电视)的控制面板系列,形成了5.7吋的ETV0551和0552(教育电视0551和0552)。集成有CPU和触摸控制功能的全图形式的人机会话界面允许在以下的格式:5.7 » - 8.4 » -12.1 » -15 » - 17 » - 19以及19的直立格式下使用。具有完美可视的特制控制面板价格经济,因此可适用于所有的自动化需求。
无风扇控制面板是基于新发明的EDGE技术,它提供了低功耗与高性能。这两个ETV基本都配置有1个G字节的闪存和64兆字节的DDR随机存储器。对于其他数据,系统提供了512K字节的内存。一个微机SD存储卡作为存储介质可用于操作系统、应用程序和用户特定的数据。额外附加的一个8位数字的输入和输出系统也已经“准备好”。
系统配置的许多标准接口,如:VARAN总线、CAN总线、以太网、USB与USB通用串行接口,都设置于机器底部,可以使ETV0551和0552(教育电视0551和0552)容易地与机器整体结构相联接。所有的接口都能使用应用程序来自由地编辑。使用LASAL,提供了一个可编程和具有可视化功能的综合且全面的工具。SIGMATEK的一体化设计理念已经再次得到了回应:形成了PLC、人机界面、运动控制和安全性于一体的综合统一平台。
