工业实时控制32位微控制器架构演进

工业自动化与能源基础设施对确定性数据处理、总线协议融合及设备全生命周期安全防护提出了严苛要求。半导体供应商瑞萨电子推出采用22nm工艺的RX74M与RX74N旗舰级32位微控制器（MCU），通过引入嵌入式磁阻随机存取存储器（MRAM）与硬件网络控制器，为伺服驱动、工业机器人、可编程逻辑控制器及智能能源设备提供单芯片实时控制方案。

22nm工艺与嵌入式MRAM的实时处理机制
现代工业控制系统需要在高密度通信负载下保持微秒级的控制回路响应。传统嵌入式闪存（eFlash）在先进制程缩微上面临物理极限，且其擦写机制需要预先擦除块区，容易产生处理抖动并增加代码更新停机时间。RX74M与RX74N采用22nm制造工艺，搭载最高运行频率达600MHz的RXv3e内核，计算性能较上一代240MHz的RX72M与RX72N提升两倍以上。

为消除高频中断工作负载下的指令延迟，两款微控制器集成了1MB片上MRAM、256KB零等待状态紧耦合存储器（TCM）以及1.5MB高速SRAM。MRAM具备按位与按字节写入特性，无需在写入前执行块擦除操作，大幅缩短了固件刷写与关键参数及日志的保存周期。该存储器架构确保控制器在处理电机换向、逆变PWM生成及多轴联动等复杂中断时保持极低的响应抖动。

单芯片集成多协议工业网络与TSN交换
工业现场总线协议的碎片化长期困扰自动化系统集成。设备制造商通常需要外挂独立的专用集成电路（ASIC）或现场可编程门阵列（FPGA）来处理不同的现场总线协议，导致印刷电路板（PCB）面积与物料成本大幅上升。RX74M在单颗硅片内集成了EtherCAT从站控制器、支持时间敏感网络（TSN）的千兆以太网交换机以及CAN FD接口。

该网络架构允许单芯片直接运行EtherCAT、PROFINET及EtherNet/IP等主流工业以太网协议，并支持通过TSN实现确定性以太网数据流传输。此外，该硬件引擎支持以往RX系列无法原生实现的EtherNet/IP设备级环网（DLR）等冗余网络拓扑，当主通信链路发生物理中断时能够在毫秒内实现无缝倒换，保障工业物联网节点与上位监控系统之间的持续通信。




硬件安全隔离与后量子密码支持
工业现场的互联化使边缘设备面临日益严峻的固件篡改与网络渗透风险。RX74M与RX74N在CPU内部集成了ProtectZone硬件隔离单元，通过物理机制将芯片资源划分为安全域与非安全域，防止未授权代码访问核心控制任务。

两款芯片配备了新一代瑞萨安全IP（RSIP），在原有传输安全保护（TSIP）基础上扩展了非对称公钥密码加速引擎、认证加密算法及主流哈希处理能力。该安全子系统为设备符合欧盟《网络弹性法案》（CRA）的全生命周期合规要求提供了底层硬件支持，并具备运行后量子密码（PQC）算法的硬件扩展能力，防御未来的密码学破解风险。

瑞萨电子EP先进MCU事业部高级总监Yoshi Ishikawa指出，现代工业设备开发需要同步兼顾极高的实时计算性能、多样化的网络连接能力以及严格的固件安全防护。将这些关键要素整合到单芯片架构中，旨在降低控制系统的硬件设计复杂度，推动工业自动化体系的稳定演进。

工业应用分类与硬件配置支持

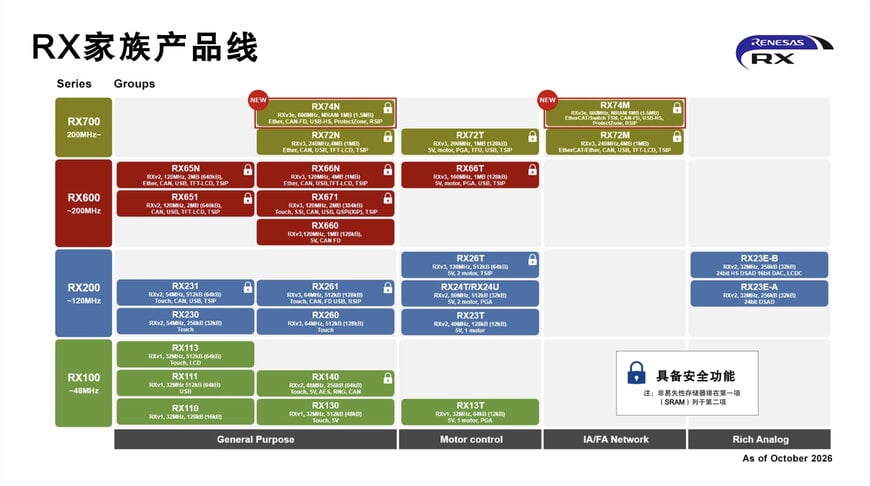

针对差异化的工业细分场景，产品线实施了定向的功能区分。RX74M主要面向运动控制与工业通信领域，如交流驱动器、多轴工业机器人及模块化PLC系统。RX74N则侧重于通用工业基础设施，包括智能电表、光伏与储能功率调节器（PCS）以及商用暖通空调（HVAC）网关。

硬件支持1.62V至3.6V供电电压与-40℃至+125℃的结温范围，适配严苛工业电气环境。除600MHz高性能版本外，还提供功耗降低20%以上的300MHz型号。引脚选型覆盖100/144/176引脚LFQFP及176/224/320引脚LFBGA封装，并支持通过Octa Flash进行就地执行（XiP）与实时硬件解密。软件层面接入灵活软件包（FSP），配合IAR嵌入式工作台以及eForce和Zephyr实时操作系统生态，简化底层驱动与协议栈的迁移。

补充背景：
本节详细介绍了原始产品公告中未包含的技术规格和竞争基准分析。

在半导体工业微控制器领域，嵌入式闪存（NOR Flash）在推进至40nm及28nm以下节点时面临光刻掩模层数剧增及泄漏电流加剧的瓶颈，推动非易失性存储技术向自旋转移矩磁阻随机存取存储器（STT-MRAM）演进。台积电（TSMC）等晶圆代工厂开发的22nm超低漏电（22ULL）嵌入式MRAM工艺，使MCU能够在更小的芯片面积上实现近乎SRAM的高速读写周期，同时具备出色的耐写度（典型值达10^5至10^6次）及高温数据保持特性。

在多协议实时控制市场中，RX74M的典型竞争方案包括意法半导体的STM32H7系列（双核Arm Cortex-M7/M4架构，运行频率最高550MHz，依托外部总线适配物理层网络）、恩智浦半导体的i.MX RT1180跨界MCU（集成多端口TSN以太网交换机与Cortex-M7/M33双核架构）以及德州仪器（TI）的Sitara AM243x系列（采用可编程实时单元PRU-ICSS实现百兆及千兆级多协议工业以太网）。

与采用跨界架构外挂串行闪存的处理器相比，集成片上eMRAM与零等待TCM的微控制器在硬实时控制闭环中消除了外部存储总线的读取延迟与高速缓存失效抖动。在信息安全标准方面，国际电工委员会IEC 62443工业网络安全规范与欧盟《网络弹性法案》要求联网微控制器具备硬件信任根（RoT）、安全启动及抗侧信道攻击防护，RX74M所集成的隔离区域与后量子密码加速模块满足了工业现场从对称加密向下一代非对称加密算法迁移的技术基准。

由 Induportals 编辑 Natania Lyngdoh 编辑，在 AI 协助下完成。
