高速四通道数字隔离器扩展工业信号保护能力

随着碳化硅（SiC）和氮化镓（GaN）等宽禁带功率半导体器件的广泛应用，高密度工业设备设计已成为现实。然而，这些高速开关系统需要能够在高电气噪声和高工作温度环境下实现精确信号传输的解决方案。

技术特点与系统优势

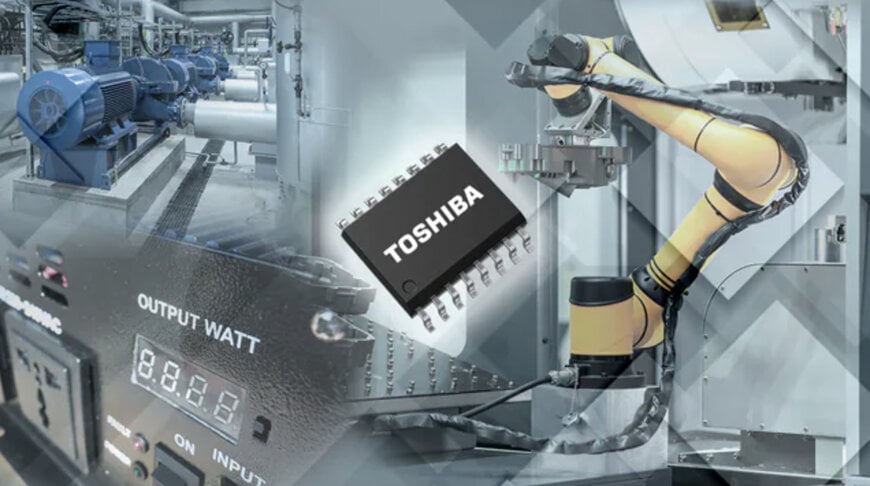

新推出的产品属于DCL54xx01A系列，采用标准SOIC16-W封装。该系列可在最高125℃工作温度下稳定运行，适用于靠近功率级的严苛热环境。产品主要面向工厂自动化系统，包括可编程逻辑控制器（PLC）、输入输出接口、电机控制单元、逆变器以及开关电源等应用。

为了确保在快速电压变化条件下的传输可靠性，这些器件采用东芝专有的磁耦合隔离传输技术。该技术可实现典型值为150kV/µs的共模瞬态抗扰度（CMTI）。因此，即使在隔离数据线路间出现高压瞬态干扰时，器件仍能保持精确稳定的信号传输。

配置与通信性能
该系列支持高速数据通信，最高传输速率可达150Mbps。在5V工作条件下，其脉冲宽度失真（PWD）典型值仅为0.8ns，从而进一步保障信号完整性。推荐电源电压范围为2.25V至5.5V，典型传播延迟为10.9ns。

为了优化串行外设接口（SPI）及多通道通信架构，系统开发人员可根据需求选择不同的通道方向配置。10款产品提供以下三种配置：

这些数字隔离器在环境温度25℃条件下可提供至少5000Vrms、持续1分钟的隔离耐压能力。此外，该系列还与现有中速DCL341x0B系列形成互补。后者采用更小的SSOP16封装，支持最高25Mbps的数据传输速率，使工程师能够根据具体的数据吞吐需求灵活选择隔离器件。

补充说明
本部分介绍原始产品发布中未涉及的技术规格及竞争性对比信息。

DCL54xx01A系列具备150kV/µs的共模瞬态抗扰度（CMTI），使其达到高端工业隔离器件的性能水平。作为比较，Texas Instruments和Analog Devices等厂商的标准数字隔离器通常标称100至150kV/µs的典型CMTI性能。虽然其他电容耦合或磁耦合隔离技术同样能够实现150Mbps的数据传输速率以及5000Vrms的隔离等级，但DCL54xx01A系列同时具备125℃工作温度能力和0.8ns脉冲宽度失真性能，使其能够满足高频开关环境对时序裕量和抗噪声能力的严格要求。

由 Induportals 编辑 Natania Lyngdoh 编辑，在 AI 协助下完成。

www.toshiba.semicon-storage.com
