CIAT

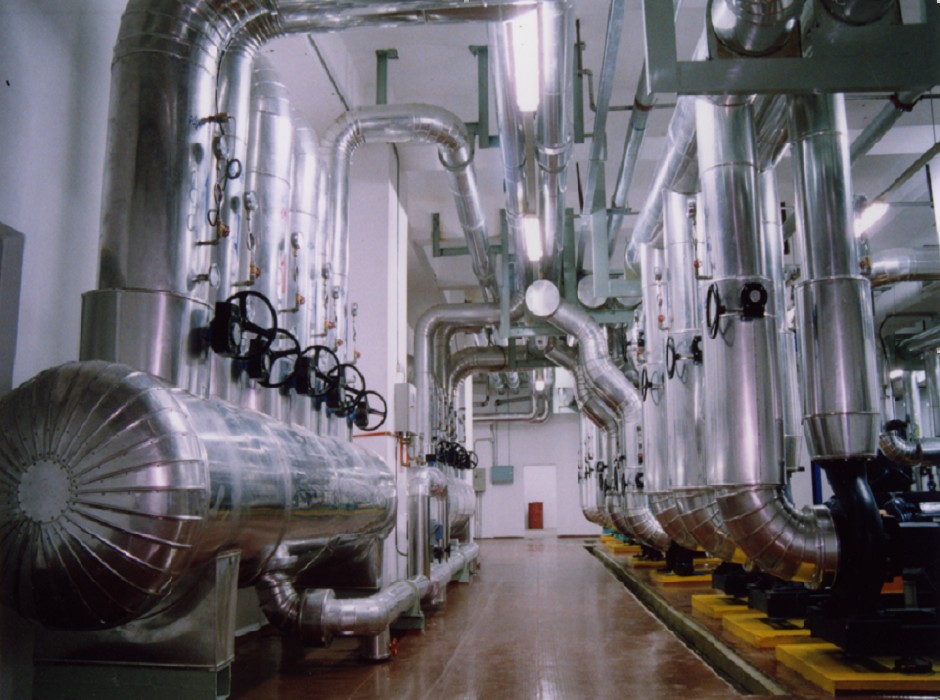

UFIDA软件园采用了 CRISTOPIA蓄能系统。
CIAT集团有25年蓄热系统生产经验，目前处于该领域世界领先地位。1992年深圳中电大厦采用了该冰蓄冷系统，是CIAT公司在中国安装的第一个冰蓄冷系统。全世界已有2000个CRISTOPIA系统在运行，包括北京燕莎中心凯宾斯基饭店和香港亚洲国际博览馆，新的UFIDA软件园项目是又一成功案例。使用CRISTOPIA设备每天可节电5000多MWh。-33～27℃的温度覆盖范围和比市场上其他产品高20%的能效水平是其成功应用的主要因素。
蓄能方法特别适用于空调和工业制冷系统。电价便宜、室外温度较低时(即夜间)使用一种特殊液体蓄冷，白天释放冷量。这样降低了制冷要求，能减小能耗和设备尺寸。典型的系统是按峰值负荷设计的，即使每年只有几天或几小时冷水机组在100%负荷运行。利用潜热蓄能可以减小冷水机组容量，当负荷比机组容量大时蓄能系统可以提供不足部分，这样冷水机组可以持续、高效运行。
蓄能系统主要在夜间用电，此时热电站处于最高效运行阶段，由此降低了原材料消耗，比较环保。CRISTOPIA系统由于降低了安装设备的额定功率，可减少计划总投资。在其他项目中，投资平均回收期为6个月到2年。
这个系统有很多优点，设备安装尺寸较小（冷水机组、冷却塔、电力变压器、电缆、启动控制盘、变电站等的尺寸可降低30%～70%），通过提高制冷机的能效降低了电耗，能利用最低价格的电力，降低了技术设备的表面积，能在主系统发生故障时作备用系统使用。特别适用于综合建筑、商务中心、超市、办公室、医院等的空调系统，医药和乳品厂、灌注车间、屠宰场等的制冷系统，以及电话交换台、计算机机房、冷藏库等的备用系统。
CRISTOPIA系统主要由小冰球（通过挤压吹制浇铸而成的聚烯烃球）组成。冰球内充注有固-液相变材料。不同于盘管系统（水在盘管外冻结），冰球有较大的换热面积，因此蓄冷较快。相变材料的凝固温度为-5℃或-6℃，而在其他产品中，为-8℃或-9℃。因此CRISTOPIA系统比其他产品节能20%以上。CRISTOPIA产品的融化温度为-33～27℃。为了更好地满足具体应用要求，CRISTOPIA有12种潜热能不同的冰球。根据换热能力增强热效，CRISTOPIA冰球的使用寿命很长，为30～40年，正常情况下使用更长。
运行原理：
单独蓄冷：夜间利用制冷机冷却换热流体，蓄冷。流体循环温度低于冰球内相变物质的融化温度，会导致结晶，结晶潜热能源被储存。
制冷机直接供冷：当冷负荷要求低于制冷机容量时，只开启制冷机就可以满足冷负荷要求。制冷机调节其输出。
单独释冷：在备用模式或用电高峰时段，不启动制冷机，仅由蓄能系统供冷。 换热流体入口温度高于相变材料融点温度，通过与冰球接触被冷却，出口温度由三通阀根据需求控制。
制冷机供冷+蓄能系统释冷：当冷负荷要求超过制冷机容量时，制冷机和蓄能系统联合运行。
制冷机供冷+蓄能系统蓄冷：在该运行模式下（通常在夜间），制冷机冷却储能系统，满足夜间需求（冷却储能系统耗能限制在制冷机容量的10%～15%），制冷机根据输出温度进行调节。
蓄冷罐的尺寸可根据现场及系统容量进行设计，蓄冷罐是由钢或混凝土制成的圆柱体或平行六面体，圆柱形罐可以安装在室内、外或地下。 罐体上部设计有用来填充冰球的人孔， 下部有用于需要时排出冰球的人孔。上、下部有两个布水器，使换热流体在罐内均匀分布，以提到换热效率。 通过罐内换热流体的循环流动实现冰球与系统的换热。
CIAT集团同时可以提供其他类型的服务。首先，提供了一个测试平台，用来为蓄冷系统的使用提供相关建议，如水压图、控制系统、各种可能的策略等，测试平台也可以用来模拟工程项目。其次，对于现有的建筑，为了正确确定系统的大小， 确定实际冷负荷要求非常重要。CIAT集团开发了可用于现场测试的测试箱。最后，为了优化对系统大小的估测，开发了专业软件Stockaid 2007，该软件程序可在Windows XP系统运行。Stockaid 2007利用反映冷负荷与蓄冷罐进、出口间温度分布关系的柱状图来选择冰球类型和计算需要的体积，并且得出减少的冷却能量。通过该软件，可为设计者提供适用于其项目的最佳解决方案。
CIAT集团开发了独特的控制系统“Cristo’Control2”，可以用于冷藏库的管理。
Cristo’Control是一个小的电器箱（IP55），该电气箱需要使用UPS（防止断电）、低电压供电（24 VDC, 5A）。它既可与普通电器箱连接，也可与测试设备连接。Cristo’Control不供电，也不提供设备（220V的阀或者380V的泵）的电力保护， 但是通过干连接对所有设备进行控制。温度探测器信号、模拟信号(4～20mA, 0～10V)及其他信息均可以通过干连接直接连接到Cristo’Control的入口信号端
Cristo’Control的主要功能
1）授权操作模式的自动管理
根据确定的参数（时间、费用、实际冷却要求、可用能等），Cristo’Control允许使用适当的操作模式。在设备发生故障的情况下，Cristo’Control会选择最佳的运行战略等待技术人员的操作。
2）供冷网络的控制
Cristo’Control 控制主要供冷系统的所有循环单元， 包括板式换热器和冷水机组（冷水机组的启停、调节点温度、三通阀调节、开关阀门……）。
3）报警和故障报告
报警和故障信息将会通过电话、传真、电子邮件等发送到设备维修部门。
4）远程实时跟踪
设备的外观、位置及其他运行参数实时地通过信息系统传送到BMS（通过标准的RS485连接协议），通过浏览Cristo’Control的网页（数据实时更新）也能获得数据。
5）运行参数和测试数据的采集
通过历史数据库中附带的收集到的数据和信息，可以评估设备周期能量平衡状况，根据需求的变化分析和优化供冷系统的运行， 分析参数发生漂移的原因，采取恰当的维护模式（预防性服务）。
Cristo’Control网站
CIAT集团已经建立了专门应用Cristo'Control的网络服务器， 它可以提供Cristo'Control的所有应用和测试（运行）参数的长期保存。可以通过该网页以只读模式（出于安全考虑）浏览运行参数、事件和测试数据。每个设备都有独有的和受保护的连接，同样还提供数据的图表（热平衡、曲线、效率、统计数据……）。对于该服务器的访问和其所有功能（内部连接通过浏览器，比如IE）的使用在调试完成以后的第一年是免费的，之后一年订阅一次（根据需要提供服务）。Cristo’Control的网址是 www.cristocontrol.com。
监控设备运行过程
对于设备的监控可以在本地完成（通过Cristo'Control箱的显示面板），也可以远程完成（由一个或几个辅助站发送信息），远程控制通过连接线和/或电话线（由服务公司或用户选定的其他服务商提供）实现。
设备跟踪
用户或选定的服务商 必须能够实时了解参数的变化， 以保证和维护系统最佳性能。对于正确运行的测试偏差，允许事先设定可能的问题并采取预防性的维护程序。连续发现偏差时，可以在www.cristocontrol.com找到控制面板，它可以提供所有的必需参数。
